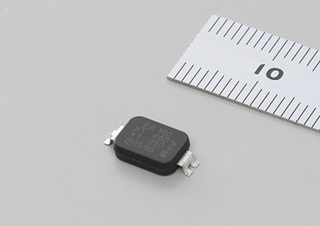

DK1系列表面貼裝元器件貼片電容器概述

村田貼片電容廠家一般用安全規格認定樹脂封裝表面貼裝元器件貼片電容器，是IEC60384-14 X1/Y1 級認定產品，該貼片電容器非常適合省空間AV設備、LED照明設備和1U機架式設備用等所有要求薄型的AC-DC開關電源。

安全規格認證電容器主要以去除商用AC電源線上疊加的噪聲為目的，配置于電源線輸入側。DK1系列表面貼裝元器件貼片電容器通過采用在圓板型陶瓷介電質上安裝板狀端子并進行樹脂壓膜，將引線型產生的端子部分厚度抑制到極限，實現了小于2.5mm的安裝高度。此外，此電容還使得回流面貼裝成為可能，不再需要基板背面確保絕緣距離。

DK1系列表面貼裝元器件貼片電容器產品特點

1. IEC60384-14的認證產品。

2. 可作為Y1等級的電容器使用。

?2級電源的Y電容器和一次側二次側耦合用電容器有助于電源設備的小型化·薄型化。也可作為X電容器使用。

?DC額定值1kV有保證，可用于DC電壓施加部分。

?充分利用圓板型陶瓷電容器的技術，實現小型·低背且獲得IEC60384-14 的Y1級認證的高耐壓性能。

?通過調節模壓樹脂性能和借助金屬端子與基板接合的構造，確保高耐冷熱循環性能、高可靠性等。

DK1系列表面貼裝元器件貼片電容器規格

電容尺寸：11.4x6.0mm；

額定電壓：Y1 250Vac(r.m.s.) - Y1 300Vac(r.m.s.)；

靜電容量：10pF - 1500pF；

主要用途：開關式電源、AC適配器的AC引線濾波用X/Y電容器以及1次2次結合用電容器。
